Dòng van đặc biệt
Sự miêu tả

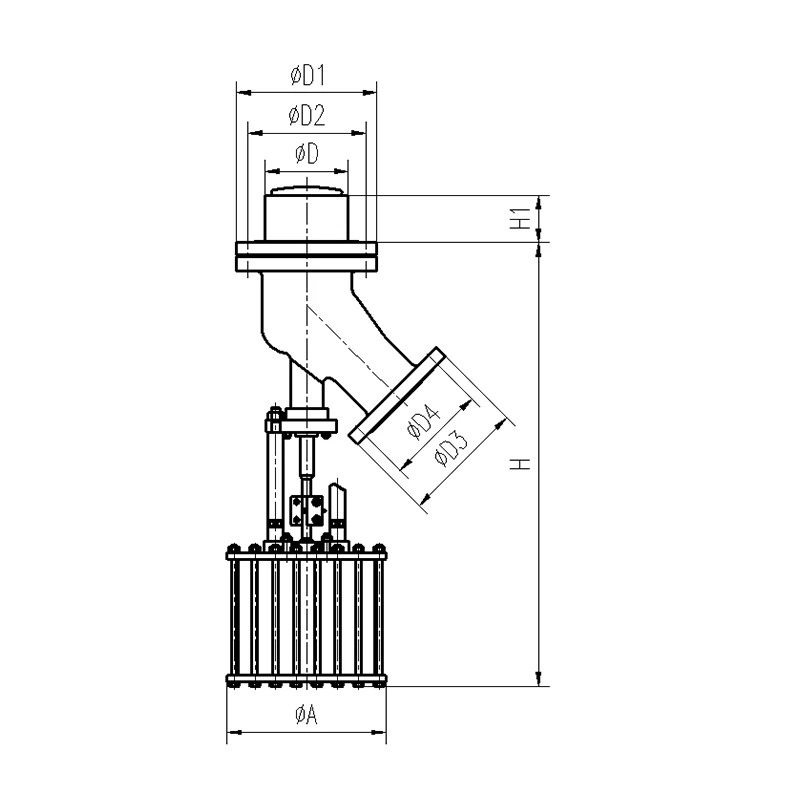

Van đáy khí nén dòng ZMQF/ZSQF áp dụng cấu trúc dòng chảy trực tiếp tích hợp. Thân van có đường dẫn dòng chảy được sắp xếp hợp lý, không bị tắc nghẽn, với bề mặt bên trong của đường dẫn dòng chảy được xử lý bằng cách phun cát để có bề mặt mịn, chống mài mòn giúp giảm thiểu lực cản dòng chảy và loại bỏ các điểm chết.
Chia sẻ:
Lắp đặt theo chiều dọc để giảm thiểu vùng nhiễu.
Kênh dòng chất lỏng trơn tru với khả năng chống dòng chảy thấp.
Có khả năng mở rộng vào lò phản ứng để giảm diện tích tích tụ vật liệu.
Van đáy loại lan tỏa lên trên dựa vào khả năng bịt kín được hỗ trợ ở mức trung bình để có hiệu suất bịt kín tuyệt vời.
Vòng đệm mềm đảm bảo không rò rỉ, trong khi vòng đệm kim loại được làm bằng hợp kim STL phủ bên ngoài, giúp nó phù hợp với môi trường chứa nhiều hạt rắn và nhiệt độ cao trong điều kiện khắc nghiệt. Đối với môi trường cấp thực phẩm, bề mặt bên trong được phủ bằng Teflon, mang lại khả năng chống ăn mòn tuyệt vời và đáp ứng các tiêu chuẩn vệ sinh.
|
Đường kính ống (mm) |
25 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
Đường kính đáy (mm) |
25 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
40 |
80 |
100 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
50 |
100 |
125 |
125 |
150 |
200 |
/ |
/ |
/ |
||
|
Hệ số lưu lượng định mức Kv |
12 |
43 |
70 |
110 |
170 |
275 |
440 |
690 |
960 |
|
|
Hành trình định mức L(mm) |
40 |
60 |
100 |
|||||||
|
Diện tích thiết bị truyền động (cm2) |
300 |
415 |
616 |
1134 |
||||||
|
Đặc điểm dòng chảy vốn có |
Mở nhanh |
|||||||||
|
Áp suất danh nghĩa |
PN16,25,40,64,100(150lb,300lb,600lb) |
|||||||||
|
Loại cấu trúc |
Loại trải rộng lên trên, loại trải rộng xuống dưới |
|||||||||
|
Rò rỉ cho phép |
Con dấu kim loại |
Loại IV, V |
||||||||
|
Con dấu mềm |
Loại VI, không rò rỉ |
|||||||||
|
Áp suất cung cấp không khí Ps(MPa) |
0,4 ～ 0,6 |
|||||||||
|
Sự liên quan |
Mặt bích: HG/T20592-2009 RF |
|||||||||
|
Phụ kiện tùy chọn |
Bộ định vị, Bộ điều chỉnh bộ lọc không khí, Van điện từ, Công tắc giới hạn, Tay quay (Gắn bên, Gắn trên) |
|||||||||
