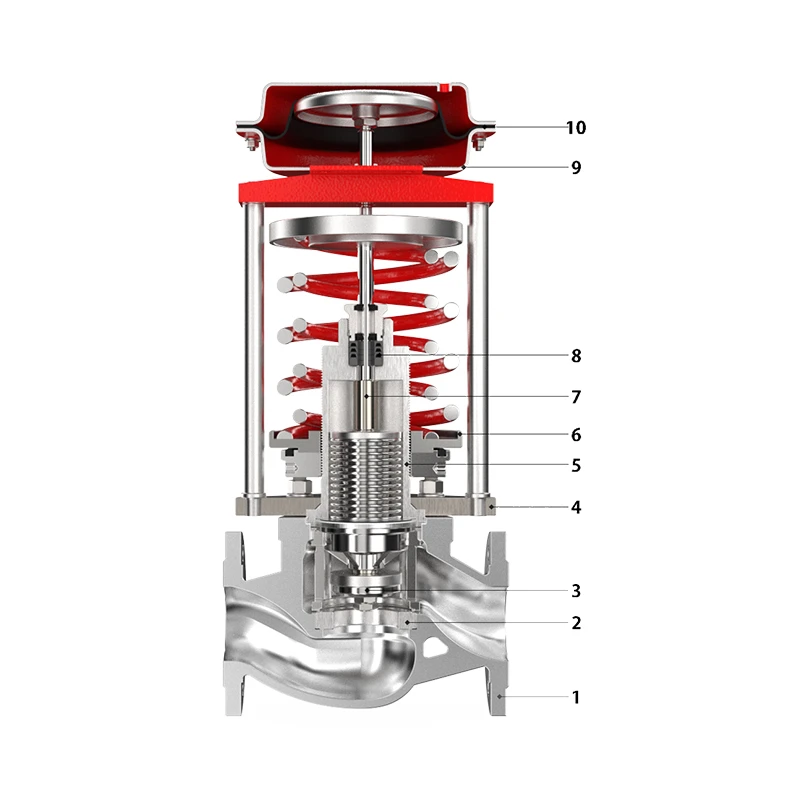

Dòng van tự vận hành
Sự miêu tả
Van điều khiển áp suất tự vận hành dòng ZZYP là một sản phẩm thiết bị truyền động không cần nguồn điện bên ngoài, dựa vào năng lượng của chính môi trường được điều khiển để đạt được điều khiển tự động. Nó tiết kiệm năng lượng và điểm đặt áp suất của nó có thể được điều chỉnh tự do trong quá trình vận hành. Với đặc tính dòng chảy mở nhanh, nó mang lại khả năng phản ứng nhanh, khả năng bịt kín tuyệt vời, áp suất trung bình ổn định, độ chính xác điều chỉnh cao và rò rỉ tối thiểu.
Chia sẻ:
Không cần năng lượng bên ngoài để điều chỉnh tự động.
Đơn giản hóa thiết bị và tiết kiệm năng lượng.
Cấu trúc nhỏ gọn, ít bộ phận, trọng lượng nhẹ
Nó có thể được sử dụng rộng rãi trong các thiết bị công nghiệp khác nhau cho môi trường khí, chất lỏng và hơi nước trong ngành dầu khí, hóa chất, điện, luyện kim, thực phẩm, dệt nhẹ, sản xuất máy móc và các lĩnh vực xây dựng dân cư để điều khiển tự động giảm và ổn định áp suất (đối với quy định hạ lưu) hoặc giảm áp và ổn định (đối với quy định thượng nguồn). Được trang bị bình ngưng, nó có thể hoạt động liên tục trong điều kiện hơi nước lên tới 350°C.
|
ĐN (mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
Hệ số lưu lượng định mức Kv |
11 |
17 |
29 |
43 |
70 |
110 |
169 |
275 |
440 |
690 |
960 |
1300 |
||||
|
Hành trình định mức L(mm) |
10 |
14 |
20 |
25 |
40 |
60 |
||||||||||
|
Loại thiết bị truyền động |
Loại màng ngăn (Áp suất cài đặt ≤ 0,7 MPa), Loại xi lanh (Áp suất cài đặt > 0,8 MPa), Loại ống thổi |
|||||||||||||||
|
PN (MPa) |
1,6~10,0,CL150~600 |
|||||||||||||||
|
Đặc tính dòng chảy vốn có |
Mở nhanh |
|||||||||||||||
|
Chế độ hành động |
Áp suất đóng (Điều khiển xuôi dòng), Áp suất mở (Điều khiển ngược dòng) |
|||||||||||||||
|
Loại kết cấu van |
Ghế đơn, tay áo |
|||||||||||||||
|
Khả năng phạm vi vốn có |
30 |
|||||||||||||||
|
Tỷ lệ giảm áp suất |
10:1～1.25:1 |
|||||||||||||||
|
Nhiệt độ trung bình (°C) |
Bình thường< 120°C, with Condenser ≤ 350°C |
|||||||||||||||
|
Độ chính xác của quy định (%) |
±10 |
|||||||||||||||
|
Rò rỉ cho phép |
Con dấu mềm |
Ⅵ, Không rò rỉ |
||||||||||||||
|
Con dấu kim loại |
Ⅳ, Ⅴ |
|||||||||||||||
|
Loại kết nối mặt bích |
PN1.6MPa theo HG/T20592-2009 RF, với thân máy được nâng lên PN ≥4.0MPa theo HG/T20592-2009 FM, với phần thân là Mặt Nữ |
|||||||||||||||
|
Phạm vi kiểm soát áp suất (KPa) |
30～60、50～100、80～200、150～250 200～400、300～600、700～1100、900～1300 1200～1800、1600～3000、2500～4000 |
|||||||||||||||
