Dòng van tự vận hành
Sự miêu tả

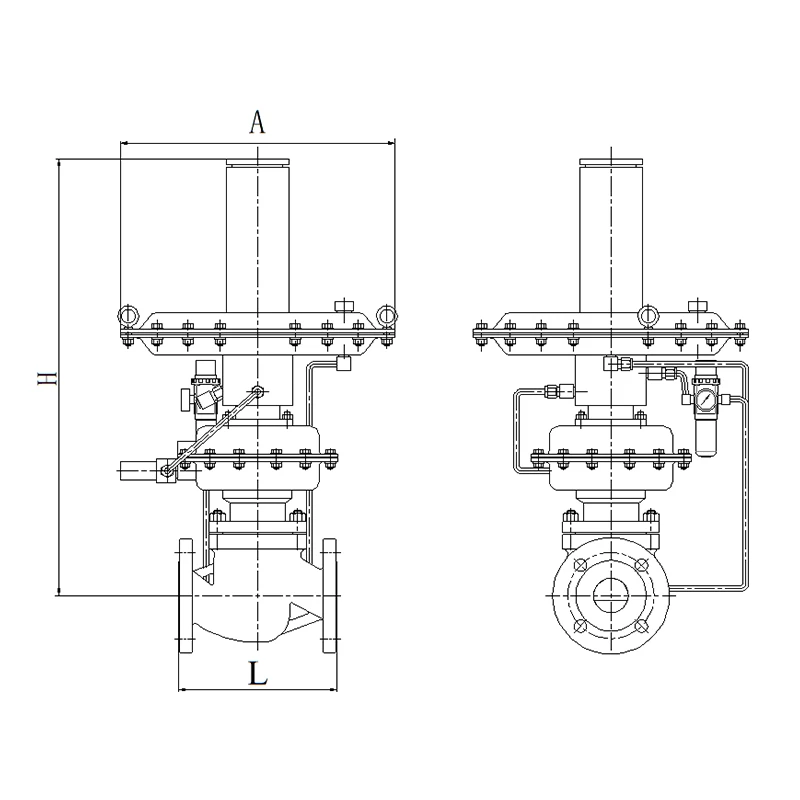

Van điều khiển áp suất tự vận hành dòng ZZYP-II có trục điều khiển là một sản phẩm thiết bị truyền động không cần nguồn điện bên ngoài, sử dụng năng lượng của chính môi trường được điều khiển để đạt được sự điều chỉnh tự động. Sản phẩm này sử dụng van một chỗ với đặc tính dòng chảy mở nhanh cho cơ cấu điều chỉnh, cung cấp áp suất trung bình ổn định, độ chính xác điều chỉnh cao và hiệu suất bịt kín an toàn, đáng tin cậy. Trong quá trình hoạt động, giá trị cài đặt có thể được điều chỉnh tùy ý.
Chia sẻ:
Không cần năng lượng lái xe bên ngoài, cấu trúc đơn giản.
Điểm đặt có thể điều chỉnh với phạm vi rộng.
Cấu trúc cân bằng đảm bảo áp suất ổn định.
Ma sát thấp, độ nhạy cao và độ chính xác điều chỉnh cao.
Nó phù hợp cho các ứng dụng như điều chỉnh vi áp tự động của khí nhiên liệu trong hệ thống đốt của lò công nghiệp, khí bảo vệ (niêm phong nitơ) cho các sản phẩm trung gian dầu mỏ hoặc bể chứa của kho dầu và khí bảo vệ cho quá trình xử lý nhiệt.
1. Các thông số kỹ thuật chính
|
ĐN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Hệ số lưu lượng định mức Kv |
2.5 |
4 |
6 |
8 |
18 |
30 |
45 |
70 |
120 |
200 |
320 |
|
Hành trình định mức L(mm) |
10 |
20 |
30 |
||||||||
|
Thiết bị truyền động van chính (cm2) |
200 |
400 |
600 |
||||||||
|
PN (MPa) |
1.6,CL150 |
||||||||||
|
Đặc tính dòng chảy vốn có |
Mở nhanh |
||||||||||
|
Chế độ hành động |
Áp suất đóng (Điều khiển xuôi dòng), Áp suất mở (Điều khiển ngược dòng) |
||||||||||
|
Loại kết cấu van |
Ghế đơn |
||||||||||
|
Khả năng phạm vi vốn có |
30 |
||||||||||
|
Độ chính xác của quy định (%) |
±5 |
||||||||||
|
Tỷ lệ giảm áp suất |
500︰1 |
||||||||||
|
Nhiệt độ trung bình (°C) |
Khí ＜120oC |
||||||||||
|
Rò rỉ cho phép |
Ⅵ, Không rò rỉ (Phớt mềm) |
||||||||||
|
Loại kết nối mặt bích |
PN1.6MPa theo HG/T20592-2009 RF, với thân máy được nâng lên |
||||||||||
|
Phạm vi kiểm soát áp suất (KPa) |
0,3～2,5、0,5～5、2～10、5～20 10～30、20～60、40～80、60～100 |
||||||||||
2. Các thông số kỹ thuật chính của loại tiêu chuẩn ZZYP-II KV 4 Bảng 2
|
DN(mm) |
15 20 25 |
|||||||
|
Đường kính ghế (mm) |
20 |
|||||||
|
Hệ số lưu lượng định mức Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
1.6 |
2.5 |
4 |
