Dòng van tự vận hành
Sự miêu tả

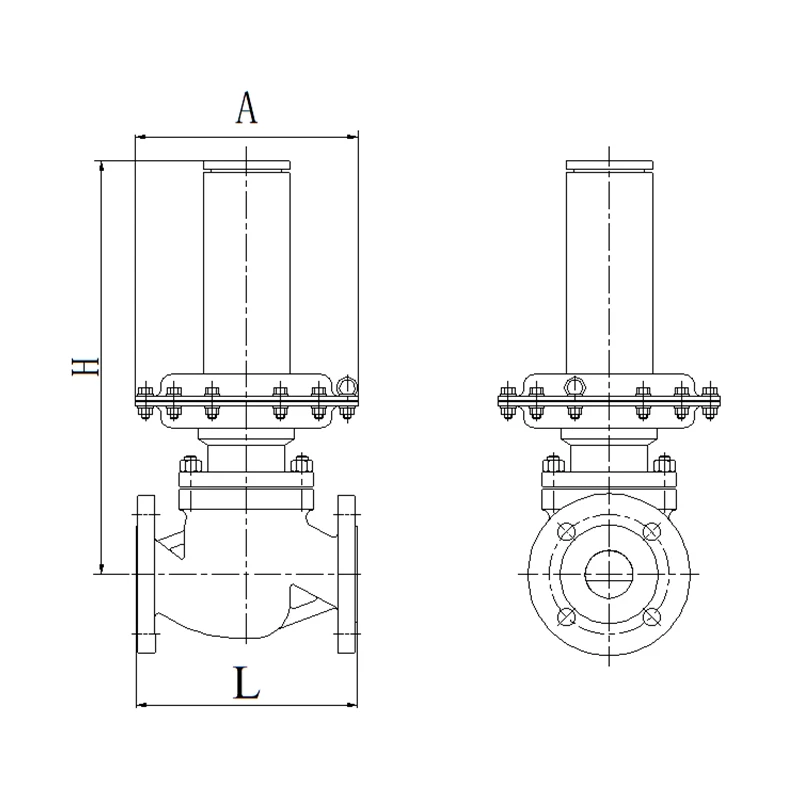

Van điều khiển vi áp tự vận hành dòng ZZVP là một sản phẩm thiết bị truyền động không cần nguồn năng lượng bên ngoài, dựa vào năng lượng của chính môi trường được điều khiển để đạt được sự điều chỉnh tự động. Sản phẩm này có van một chỗ cân bằng với cơ chế điều chỉnh đặc tính dòng chảy mở nhanh, cung cấp áp suất trung bình ổn định, độ chính xác điều chỉnh cao và hiệu suất bịt kín đáng tin cậy. Nó cho phép điều chỉnh điểm đặt bất cứ lúc nào trong quá trình hoạt động.
Chia sẻ:
Không cần năng lượng lái xe bên ngoài, cấu trúc đơn giản.
Điểm đặt có thể điều chỉnh với phạm vi rộng.
Cấu trúc cân bằng đảm bảo áp suất ổn định.
Ma sát thấp, độ nhạy cao và độ chính xác điều chỉnh cao.
Nó có thể áp dụng cho các tình huống như điều chỉnh vi áp suất tự động của khí nhiên liệu trong các hệ thống đốt lò công nghiệp khác nhau, khí bảo vệ cho các sản phẩm trung gian dầu mỏ hoặc bể chứa dầu và khí bảo vệ cho các quá trình xử lý nhiệt.
1, Các thông số kỹ thuật chính của loại tiêu chuẩn ZZV Bảng 1
|
TRONG (DN) |
1/2” （15） |
3/4” (20) |
1” (25) |
1 1/4” (32) |
1 1/2” (40) |
2” (50) |
2 1/2” (65) |
3” (80) |
4” (100) |
5” (125) |
6” (150) |
|
Hệ số lưu lượng định mức Kv |
2.5 |
4 |
6 |
8 |
18 |
30 |
45 |
70 |
120 |
200 |
320 |
|
Hành trình định mức L(mm) |
10 |
20 |
30 |
||||||||
|
Loại thiết bị truyền động |
Loại màng: 600、200、100cm2(Kích thước bộ truyền động sẽ được chọn dựa trên áp suất) |
||||||||||
|
PN (MPa) |
1.0、1.6、CL150 |
||||||||||
|
Đặc tính dòng chảy vốn có |
Mở nhanh |
||||||||||
|
Chế độ hành động |
Áp suất đóng (Điều khiển xuôi dòng), Áp suất mở (Điều khiển ngược dòng) |
||||||||||
|
Loại kết cấu van |
Loại cân bằng áp suất một chỗ ngồi |
||||||||||
|
Khả năng phạm vi vốn có |
30 |
||||||||||
|
Độ chính xác của quy định (%) |
±5 |
||||||||||
|
Nhiệt độ trung bình (°C) |
Khí đốt< 120℃ |
||||||||||
|
Rò rỉ cho phép |
VI, Không rò rỉ (Phớt mềm) |
||||||||||
|
Loại kết nối mặt bích |
PN1.6MPa theo HG/T20592-2009 RF, với thân máy được nâng lên |
||||||||||
|
Phạm vi kiểm soát áp suất (KPa) |
0,3～3、0,5～5、4～12、10～30 20～60、40～80、60～100 |
||||||||||
2, Các thông số kỹ thuật chính của loại tiêu chuẩn ZZV KV 4 Bảng 2
|
DN(mm) |
15 20 25 |
|||||||
|
Đường kính ghế dn(mm) |
20 |
|||||||
|
Hệ số lưu lượng định mức Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
1.6 |
2.5 |
4 |
