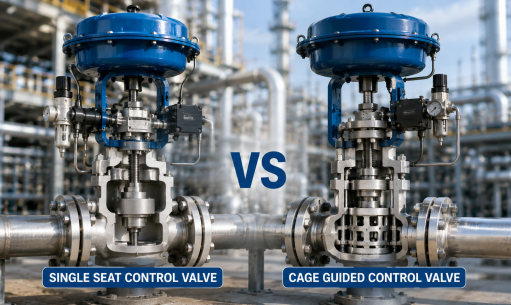

Van điều khiển có hướng dẫn một chỗ ngồi và lồng: Giải thích những khác biệt chính

Van điều khiển là một trong những thành phần quan trọng nhất trong hệ thống điều khiển quá trình công nghiệp. Việc chọn thiết kế van chính xác có thể cải thiện đáng kể độ ổn định của quy trình, độ chính xác của bộ điều khiển và độ tin cậy của thiết bị. Trong số nhiều cấu hình van điều khiển hiện nay, van điều khiển một chỗ ngồi và van điều khiển lồng dẫn hướng là hai trong số những lựa chọn được sử dụng rộng rãi nhất.

Mặc dù cả hai thiết kế đều phục vụ cùng một mục đích là điều chỉnh các biến số của dòng chảy và quy trình, nhưng cấu trúc bên trong, khả năng xử lý áp suất và tính phù hợp của ứng dụng có thể khác nhau đáng kể. Hiểu được những khác biệt này giúp các kỹ sư, nhà thầu EPC và người vận hành nhà máy đưa ra quyết định sáng suốt khi lựa chọn van điều khiển công nghiệp.

Là một người chuyên nghiệpnhà sản xuất van công nghiệp, YSMETER cung cấp đầy đủ các giải pháp van điều khiển thông minh được thiết kế cho các ứng dụng công nghiệp khác nhau. Bài viết này so sánh van điều khiển dẫn hướng một chỗ và lồng lồng để giúp người dùng lựa chọn phương án phù hợp nhất.

Van điều khiển một chỗ ngồi là gì?

Van điều khiển một chỗ ngồi sử dụng một phích cắm và một chỗ ngồi để điều tiết dòng chảy. Thiết kế này mang lại hiệu suất ngắt tuyệt vời và độ chính xác điều khiển cao, khiến nó trở thành một trong những loại van phổ biến nhất trong hệ thống tự động hóa công nghiệp.

Cấu trúc tương đối đơn giản giúp bảo trì dễ dàng hơn đồng thời mang lại hiệu suất điều chỉnh ổn định trong điều kiện hoạt động bình thường. Van điều khiển một chỗ được sử dụng rộng rãi trong xử lý hóa chất, sản xuất dược phẩm, xử lý nước và các ứng dụng công nghiệp nói chung.

Một ví dụ điển hình làVan điều khiển ghế đơn thông minh YSIQ-D-10, được thiết kế để điều chỉnh dòng chảy chính xác và kiểm soát quá trình đáng tin cậy.

Van điều khiển hướng dẫn lồng là gì?

Van điều khiển dẫn hướng lồng kết hợp cấu trúc lồng bên trong để dẫn hướng chuyển động của nút van. Thiết kế này cải thiện độ ổn định của van và giúp phân phối lực dòng chảy đồng đều hơn trên toàn thân van.

Bởi vì lồng hỗ trợ phích cắm trong quá trình vận hành nên van điều khiển dẫn hướng lồng thường được ưu tiên cho các ứng dụng liên quan đến chênh lệch áp suất cao, điều kiện vận hành khắc nghiệt và yêu cầu kiểm soát khắt khe.

của YSMETERVan điều khiển loại lồng thông minh YSIQ-D-30được thiết kế đặc biệt cho các ứng dụng yêu cầu tăng cường độ ổn định và điều chỉnh dòng chảy chính xác trong các điều kiện vận hành đầy thách thức.

Sự khác biệt về cấu trúc

Sự khác biệt chính giữa hai loại van này nằm ở cơ chế dẫn hướng bên trong của chúng.

Van điều khiển một chỗ ngồi chủ yếu dựa vào cụm thân và phích cắm để được dẫn hướng. Thiết kế này nhỏ gọn và hiệu quả cho nhiều ứng dụng tiêu chuẩn nhưng có thể chịu lực do dòng chảy cao hơn trong điều kiện vận hành khắc nghiệt.

Ngược lại, van điều khiển dẫn hướng lồng sử dụng lồng được gia công chính xác để cung cấp thêm hỗ trợ và hướng dẫn cho phích cắm. Điều này làm giảm độ rung, cải thiện độ ổn định và nâng cao hiệu suất điều khiển tổng thể.

So sánh hiệu suất kiểm soát

Cả hai loại van đều cung cấp khả năng kiểm soát tuyệt vời, nhưng điểm mạnh của chúng khác nhau tùy thuộc vào điều kiện vận hành.

Van điều khiển một chỗ ngồi thường được lựa chọn khi ưu tiên ngắt chặt và kiểm soát chính xác. Chúng hoạt động rất tốt trong các ứng dụng có áp suất vừa phải, trong đó việc ngăn ngừa rò rỉ là rất quan trọng.

Van điều khiển dẫn hướng lồng vượt trội trong các ứng dụng liên quan đến độ giảm áp suất lớn, vận tốc dòng chảy cao và điều kiện quy trình dao động. Cấu trúc lồng giúp giảm thiểu độ rung và cho phép vận hành ổn định hơn.

Đối với các hệ thống điều khiển công nghiệp đòi hỏi khắt khe, thiết kế dẫn hướng lồng thường mang lại tuổi thọ dài hơn và độ tin cậy được cải thiện.

Cân nhắc về áp suất và nhiệt độ

Chênh lệch áp suất là một trong những yếu tố quan trọng nhất khi lựa chọn giữa hai thiết kế van này.

Van điều khiển một chỗ thường thích hợp cho các ứng dụng chênh lệch áp suất thấp đến trung bình. Họ cung cấp hiệu suất tuyệt vời trong một loạt các quy trình công nghiệp trong khi vẫn duy trì hiệu quả chi phí.

Đối với các dịch vụ áp suất cao, các kỹ sư thường lựa chọn các giải pháp chuyên dụng nhưVan điều khiển áp suất cao thông minh YSIQ-D-70, kết hợp các tính năng thiết kế dành riêng cho các ứng dụng dịch vụ khắc nghiệt.

Van dẫn hướng lồng thường được ưu tiên trong các tình huống cân bằng áp suất và giảm độ rung là những cân nhắc quan trọng.

Hướng dẫn lựa chọn ứng dụng

Van điều khiển một chỗ ngồi thường được sử dụng trong:

• Hệ thống xử lý nước

• Quy trình dược phẩm và hóa chất tinh khiết

• Hệ thống điều khiển công nghiệp chung

• Dịch vụ tiện ích

Van điều khiển dẫn hướng lồng thường được sử dụng trong:

• Cơ sở chế biến hóa dầu

• Hệ thống phát điện

• Ứng dụng hơi nước áp suất cao

• Vòng điều khiển quá trình quan trọng

Nhiều ứng dụng trong số này có thể được tìm thấy trong YSMETER'sgiải pháp công nghiệpvà danh mục dự án kỹ thuật.

Bảo trì và độ tin cậy

Yêu cầu bảo trì cũng ảnh hưởng đến việc lựa chọn van.

Van điều khiển một chỗ thường có cấu trúc đơn giản hơn, có thể giảm độ phức tạp trong bảo trì và yêu cầu phụ tùng thay thế.

Van điều khiển dẫn hướng lồng có thể liên quan đến các bộ phận bên trong phức tạp hơn nhưng thường bù lại bằng cách mang lại tuổi thọ hoạt động lâu hơn trong các điều kiện sử dụng khắc nghiệt.

Việc bảo trì đúng cách, kiểm tra định kỳ và định cỡ chính xác vẫn là điều cần thiết bất kể loại van được chọn.

Phần kết luận

Cả van điều khiển một chỗ ngồi và van điều khiển dẫn hướng lồng đều mang lại hiệu suất điều khiển tuyệt vời khi được áp dụng đúng cách. Sự lựa chọn tốt nhất phụ thuộc vào yêu cầu của quy trình, điều kiện áp suất, mục tiêu kiểm soát và kỳ vọng về độ tin cậy lâu dài.

Van điều khiển một chỗ ngồi cung cấp hiệu suất ngắt tuyệt vời và kiểm soát tiết kiệm chi phí cho nhiều ứng dụng, trong khi van điều khiển dẫn hướng lồng mang lại sự ổn định và độ bền vượt trội trong môi trường áp suất cao và dịch vụ khắc nghiệt.

Nếu bạn cần hỗ trợ lựa chọn phù hợp nhấtgiải pháp van điều khiển, khám phá của chúng tôitrung tâm sản phẩmhoặcliên hệ với chúng tôiđể được tư vấn kỹ thuật và hỗ trợ dự án.
