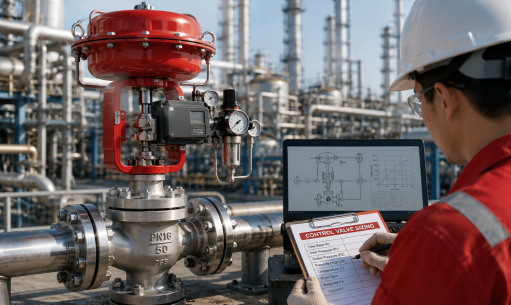

Hướng dẫn định cỡ van điều khiển: Cách chọn kích thước van phù hợp cho quy trình của bạn

Van điều khiểnkích thước là một trong những bước quan trọng nhất trong việc lựa chọn van công nghiệp. Van điều khiển không chỉ cần phù hợp với đường kính đường ống. Nó phải phù hợp với các điều kiện quy trình thực tế, bao gồm tốc độ dòng chảy, độ giảm áp suất, đặc tính môi trường, nhiệt độ và các yêu cầu kiểm soát.

Nếu van điều khiển không có kích thước chính xác, toàn bộ hệ thống xử lý có thể bị điều khiển không ổn định, tiếng ồn quá mức, độ rung, rò rỉ, hao mòn sớm hoặc giảm hiệu quả. Đối với các kỹ sư và nhóm mua sắm, việc hiểu các nguyên tắc cơ bản về kích thước van điều khiển có thể giúp tránh những sai lầm tốn kém trong quá trình thiết kế dự án và lựa chọn thiết bị.

Tại sao kích thước van điều khiển lại quan trọng

Chức năng chính của van điều khiển là điều chỉnh dòng chảy bằng cách thay đổi độ mở van theo tín hiệu của quá trình. Để thực hiện chức năng này một cách chính xác, van phải hoạt động trong phạm vi mở thích hợp trong điều kiện làm việc bình thường.

Nếu van quá lớn, nó chỉ có thể hoạt động ở một khe hở rất nhỏ. Điều này có thể gây ra độ chính xác điều khiển kém, thường xuyên bị săn, xói mòn chỗ ngồi và điều chỉnh dòng chảy không ổn định. Nếu van quá nhỏ, nó có thể không cung cấp đủ lưu lượng, đặc biệt là trong điều kiện hoạt động cao điểm.

Kích thước van điều khiển chính xác giúp cải thiện độ ổn định của quy trình, kéo dài tuổi thọ và giảm chi phí bảo trì. Nó cũng cho phép bộ truyền động, thân van, khung và các phụ kiện hoạt động cùng nhau hiệu quả hơn.

Các thông số chính cần thiết để định cỡ van điều khiển

Trước khi chọn van điều khiển, các kỹ sư nên thu thập dữ liệu quy trình hoàn chỉnh. Dữ liệu vận hành càng chính xác thì việc lựa chọn van sẽ càng đáng tin cậy.

Tốc độ dòng chảylà một trong những thông số kích thước chính. Tất cả các tốc độ dòng chảy tối thiểu, bình thường và tối đa cần thiết đều phải được xem xét. Van chỉ được chọn cho lưu lượng tối đa có thể hoạt động kém trong điều kiện vận hành bình thường.

Áp suất đầu vào và áp suất đầu raxác định độ giảm áp suất qua van. Giảm áp suất ảnh hưởng trực tiếp đến công suất van, độ ồn, nguy cơ xâm thực và hiệu suất điều khiển.

Nhiệt độ hoạt độngảnh hưởng đến việc lựa chọn vật liệu, hiệu suất bịt kín và cấu hình bộ truyền động. Hệ thống LNG nhiệt độ cao và hơi nước nhiệt độ thấp yêu cầu thiết kế van điều khiển rất khác nhau.

Loại phương tiệncũng rất quan trọng. Nước sạch, hơi nước, khí đốt, hóa chất ăn mòn, bùn và chất lỏng đông lạnh đều yêu cầu các cấu trúc van, vật liệu và giải pháp bịt kín khác nhau.

Dành cho người dùng so sánh khác nhausản phẩm van công nghiệp, các thông số quy trình này cần được xem xét trước khi chọn mô hình van cuối cùng.

Hiểu giá trị Cv trong việc lựa chọn van điều khiển

Cv là hệ số lưu lượng thường được sử dụng để biểu thị khả năng lưu lượng của van. Nói một cách đơn giản, giá trị Cv cao hơn có nghĩa là van có thể truyền nhiều dòng chảy hơn trong cùng một mức giảm áp suất.

Tuy nhiên, chỉ chọn van điều khiển bằng giá trị Cv là chưa đủ. Các kỹ sư cũng phải xem xét phạm vi hoạt động, tỷ lệ mở van, đặc tính dòng chảy, hiện tượng xâm thực, nhấp nháy, tiếng ồn và phản hồi của bộ truyền động.

Trong nhiều ứng dụng công nghiệp, van điều khiển có kích thước phù hợp sẽ hoạt động ở khoảng giữa phạm vi di chuyển của nó trong điều kiện bình thường. Điều này cung cấp đủ chỗ cho cả lưu lượng tăng và giảm khi điều kiện quy trình thay đổi.

Các lỗi định cỡ van điều khiển thường gặp

Một lỗi phổ biến là chọn van chỉ dựa trên kích thước đường ống. Đường ống có thể là DN100, nhưng van điều khiển phù hợp không nhất thiết phải là DN100. Kích thước van phải được xác định theo điều kiện quy trình và công suất dòng chảy yêu cầu.

Một sai lầm thường gặp khác là quá khổ. Van quá khổ thường có vẻ an toàn trong quá trình mua sắm nhưng chúng có thể tạo ra các vấn đề về kiểm soát trong quá trình vận hành. Khi van hoạt động ở mức mở rất thấp, những chuyển động nhỏ của bộ truyền động có thể gây ra những thay đổi lớn về dòng chảy.

Giảm kích thước cũng có thể tạo ra các vấn đề nghiêm trọng. Một van có kích thước nhỏ có thể vẫn mở gần như hoàn toàn trong quá trình hoạt động bình thường và vẫn không cung cấp đủ lưu lượng cần thiết. Điều này làm giảm tính linh hoạt của điều khiển và có thể hạn chế năng lực xử lý.

Bỏ qua việc giảm áp suất là một rủi ro quan trọng khác. Giảm áp suất quá mức có thể gây ra hiện tượng sủi bọt, nhấp nháy, rung và tiếng ồn, đặc biệt là trong các ứng dụng chất lỏng. Những sự cố này có thể làm hỏng các bộ phận van bên trong và rút ngắn tuổi thọ sử dụng.

Van điều khiển cân bằng áp suất cải thiện hiệu suất như thế nào

Trong các ứng dụng có áp suất chênh lệch cao, van điều khiển một chỗ tiêu chuẩn có thể yêu cầu lực truyền động lớn để vượt qua áp suất chất lỏng. Điều này có thể làm tăng kích thước bộ truyền động và giảm độ ổn định của bộ điều khiển.

Thiết kế cân bằng áp suất giúp giảm lực không cân bằng tác động lên phích cắm. Điều này cho phép van hoạt động trơn tru hơn trong điều kiện giảm áp suất cao hơn và có thể cải thiện phản ứng điều khiển.

Đối với các quy trình yêu cầu điều chỉnh ổn định trong điều kiện áp suất khó khăn,Van điều khiển một chỗ cân bằng áp suất YSIQ-D-20được thiết kế để cung cấp khả năng kiểm soát dòng chảy đáng tin cậy đồng thời giúp giảm lực vận hành và cải thiện độ ổn định.

Kích thước van điều khiển cho các ứng dụng áp suất cao

Các ứng dụng điều khiển áp suất cao đòi hỏi phải chú ý thêm trong quá trình định cỡ van. Trong các hệ thống này, độ giảm áp, thiết kế trang trí, hiệu suất bịt kín và độ bền vật liệu đều trở nên quan trọng hơn.

Nếu van không có kích thước phù hợp cho dịch vụ áp suất cao, các vấn đề như rung, xói mòn, rò rỉ và điều tiết kém có thể xảy ra. Các điều kiện sử dụng khắc nghiệt cũng có thể yêu cầu các cấu trúc trang trí đặc biệt để giảm tiếng ồn và ngăn ngừa hư hỏng bên trong.

Đối với các quy trình công nghiệp đòi hỏi khắt khe,Van điều khiển áp suất cao thông minh YSIQ-D-70có thể được xem xét cho các ứng dụng yêu cầu khả năng chịu áp suất, điều khiển ổn định và độ tin cậy lâu dài.

Lựa chọn vật liệu và trang trí phải phù hợp với ứng dụng

Kích thước van điều khiển được kết nối chặt chẽ với việc lựa chọn vật liệu và trang trí. Ngay cả khi kích thước van chính xác, vật liệu không phù hợp có thể dẫn đến ăn mòn, mài mòn hoặc hỏng vòng đệm.

Đối với các hóa chất ăn mòn, có thể cần đến thép không gỉ hoặc vật liệu hợp kim đặc biệt. Đối với môi trường hơi nước hoặc nhiệt độ cao, vật liệu phải duy trì độ bền cơ học và độ tin cậy bịt kín. Đối với dịch vụ đông lạnh, độ bền ở nhiệt độ thấp đặc biệt quan trọng.

Việc cắt van cũng phải phù hợp với điều kiện dòng chảy. Trong các ứng dụng chịu áp suất cao hoặc ăn mòn, có thể cần đến vật liệu trang trí được tăng cường hoặc thiết kế chống xâm thực đặc biệt.

Khi nào cần yêu cầu hỗ trợ kỹ thuật

Kích thước van điều khiển có thể phức tạp khi quy trình liên quan đến giảm áp suất cao, môi trường ăn mòn, nhiệt độ thấp, nhấp nháy, xâm thực hoặc độ chính xác kiểm soát nghiêm ngặt. Trong những trường hợp này, các kỹ sư nên hợp tác chặt chẽ với nhà sản xuất van điều khiển đủ tiêu chuẩn.

Nhà sản xuất có kinh nghiệm kỹ thuật có thể xem xét dữ liệu quy trình, đề xuất các loại van phù hợp, kiểm tra kết quả định cỡ và giúp xác nhận vật liệu, chi tiết trang trí, bộ truyền động và phụ kiện.

Nếu bạn đang chọn van cho một dự án mới hoặc thay thế thiết bị hiện có, bạn có thểliên hệ với YSMETERđể thảo luận kỹ thuật và hỗ trợ lựa chọn sản phẩm.

Phần kết luận

Kích thước van điều khiển không chỉ là việc chọn đường kính van. Nó đòi hỏi sự hiểu biết đầy đủ về tốc độ dòng chảy, giảm áp suất, nhiệt độ, loại phương tiện, giá trị Cv, đặc tính dòng chảy, hiệu suất của bộ truyền động và điều kiện ứng dụng.

Van điều khiển có kích thước chính xác có thể cải thiện độ ổn định của quy trình, giảm rủi ro vận hành và kéo dài tuổi thọ. Bằng cách hợp tác với nhà sản xuất van điều khiển có kinh nghiệm, người dùng công nghiệp có thể chọn các giải pháp van phù hợp hơn với yêu cầu quy trình thực tế và mục tiêu vận hành dài hạn.
