Dòng van bi
Sự miêu tả

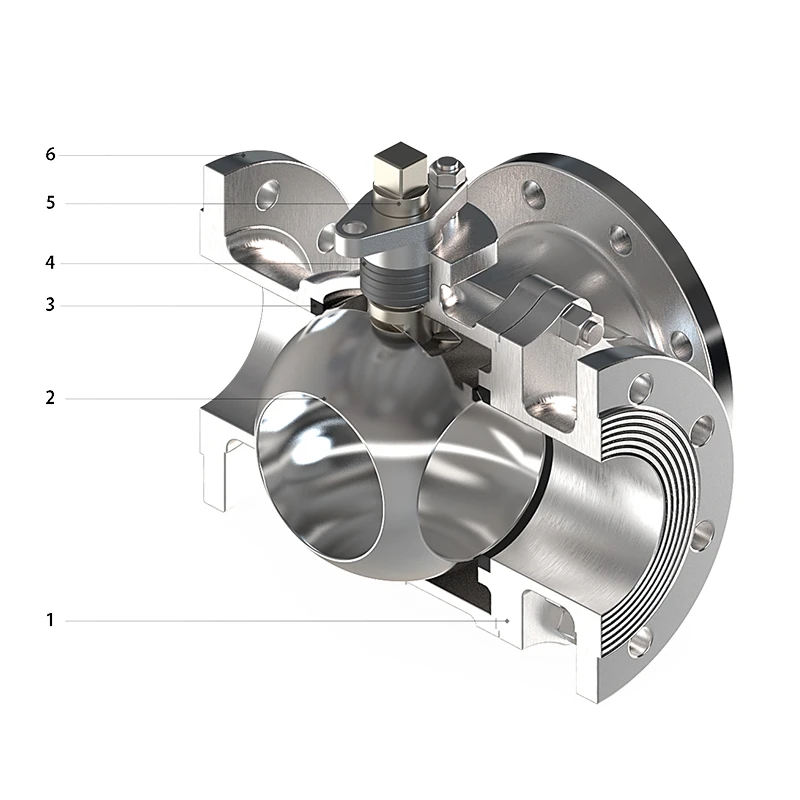

Van bi ngắt ba chiều loại L sử dụng cấu trúc van bi hai mảnh, trong khi van bi ngắt ba chiều loại T sử dụng cấu trúc một mảnh. Nó chủ yếu được sử dụng để tắt, phân phối và thay đổi hướng dòng chảy của môi trường trong đường ống.
Chia sẻ:
Khả năng chịu áp suất cao với hiệu suất bịt kín tuyệt vời.
Mất khả năng chống dòng chảy thấp trong buồng, hình thức nhỏ gọn và hấp dẫn.
Thích hợp cho đường ống vận chuyển chất lỏng và khí.
Van bi ba chiều có thiết kế cổng L và cổng T, chủ yếu được sử dụng để kiểm soát dòng chảy và ngắt khí/dầu trong đường ống. Chúng có thân van được đúc hoặc rèn, với các đế ở hạ lưu được lắp vào và thân van được cacbon hóa cứng. Tùy thuộc vào lựa chọn vật liệu, các van có thể đáp ứng các yêu cầu về niêm phong một chiều hoặc hai chiều.
|
ĐN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
Hệ số lưu lượng định mức Kv |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
|
ĐN (mm) |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Hệ số lưu lượng định mức Kv |
510 |
940 |
1400 |
2200 |
3500 |
5000 |
8500 |
|
PN |
1,6~4,0MPa, 150lb~300lb |
||||||
|
Đặc tính dòng chảy vốn có |
Mở nhanh |
||||||
|
Góc định mức（° |
0±4°～90±4° |
||||||
|
Lớp rò rỉ cho phép |
Lớp Ⅵ, không rò rỉ |
||||||
|
Áp suất cung cấp không khí Ps(MPa) |
0,4 ～ 0,6 |
||||||
|
Tiêu chuẩn thiết kế van |
ASME B16.34, GB/T 12237 |
||||||
|
Mặt đối mặt Tiêu chuẩn kích thước |
ASME B16.10, GB/T 12221 |
||||||
|
Tiêu chuẩn kết nối mặt bích |
ASME B16.5, ASME B16.47, HG/T 20592, HG/T 20615 |
||||||
|
Tiêu chuẩn kiểm tra và thử nghiệm |
API598, GB/T 26480 |
||||||
|
Tiêu chuẩn kiểm tra khả năng chống cháy |
API607, JB/T 6899 |
||||||
|
Chế độ lái xe |
Khí nén/Điện |
||||||
