Dòng van bi
Sự miêu tả

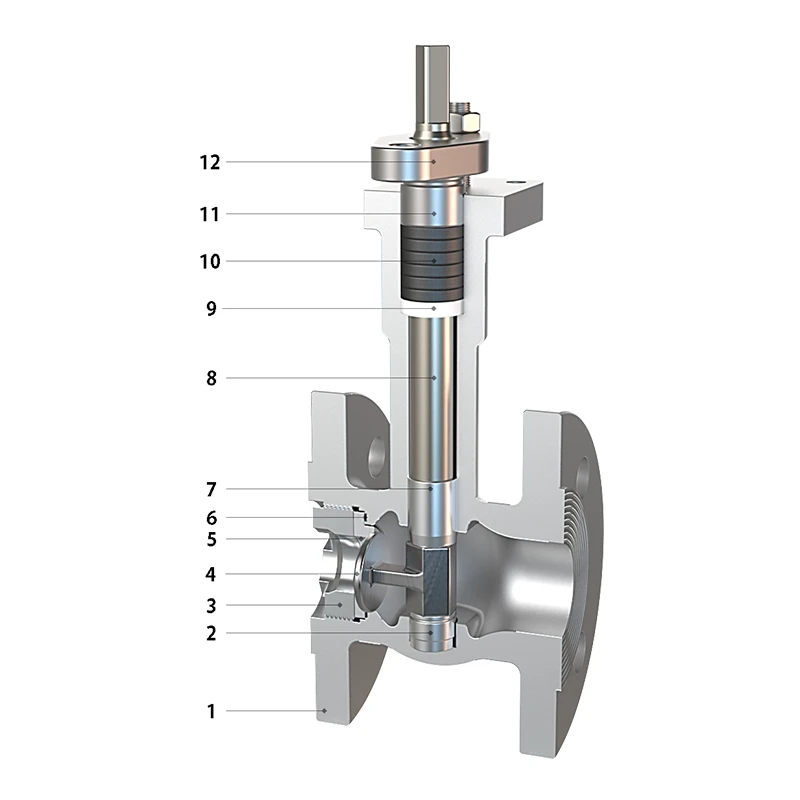

Van quay lệch tâm bằng khí nén/điện dòng ZSHZ/ZDRZ bao gồm bộ truyền động piston khí nén hoặc bộ truyền động điện và một van quay lệch tâm. Van này là một van điều khiển hành trình quay điều khiển chất lỏng bằng cách quay một phần đĩa van bi quanh trục lệch tâm. Bóng và vòng đệm có cấu trúc lệch tâm độc đáo, mang lại cấu trúc nhỏ gọn, hiệu suất ngắt tuyệt vời và tuổi thọ dài. Nó tích hợp cả chức năng điều khiển và tắt.
Chia sẻ:
Độ chính xác quy định cao và kiểm soát dòng chảy ổn định.
Độ mài mòn thấp và tuổi thọ dài.
Thích hợp cho chất lỏng nhớt và không dễ bị tắc.
Cấu trúc nhỏ gọn và bảo trì thuận tiện.
Van quay lệch tâm chủ yếu được sử dụng để điều chỉnh dòng chảy và ngắt đường ống trong các ngành công nghiệp hóa chất, luyện kim và các ngành công nghiệp khác. Chúng có thân van bằng thép đúc / thép không gỉ và phích cắm lệch tâm, kết hợp với cụm phốt mềm / phốt kim loại và có thể được trang bị bộ truyền động màng khí nén / điện / lăn. Cấu trúc lệch tâm làm giảm sự mài mòn giữa phích cắm và vòng đệm, đảm bảo độ kín đáng tin cậy.
|
Đường kính danh nghĩa (mm) |
25 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
|
Kv được xếp hạng |
Toàn bộ khoang |
12 |
25 |
43 |
115 |
200 |
430 |
730 |
1100 |
1500 |
|
khoang 60% |
7 |
15 |
26 |
70 |
120 |
260 |
440 |
670 |
900 |
|
|
khoang 40% |
4.8 |
10 |
17 |
46 |
80 |
170 |
290 |
450 |
600 |
|
|
Áp suất danh nghĩa |
ANSI 150、300、600；PN1.6、4.0、6.4MPa |
|||||||||
|
Đặc tính dòng chảy |
Gần như tuyến tính (đặc tính tỷ lệ tuyến tính và bằng nhau yêu cầu bộ định vị van) |
|||||||||
|
Nhiệt độ thích hợp |
Ghế kim loại：-195~400°C；Ghế mềm：Phạm vi tùy chọn từ -45 đến 200°C |
|||||||||
|
Góc định mức |
90°, 50° |
|||||||||
|
Mức rò rỉ cho phép |
Phốt cứng(IV), Phốt mềm(VI) |
|||||||||
|
Khả năng phạm vi vốn có |
100:1 |
|||||||||
|
Kiểu kết nối |
Mặt bích, wafer |
|||||||||
|
Lớp phủ bề mặt |
Nếu vật liệu thân là thép carbon thì màu xám (Epoxy) Nếu vật liệu thân là thép không gỉ, không tráng phủ |
|||||||||
