Dòng van bi
Sự miêu tả

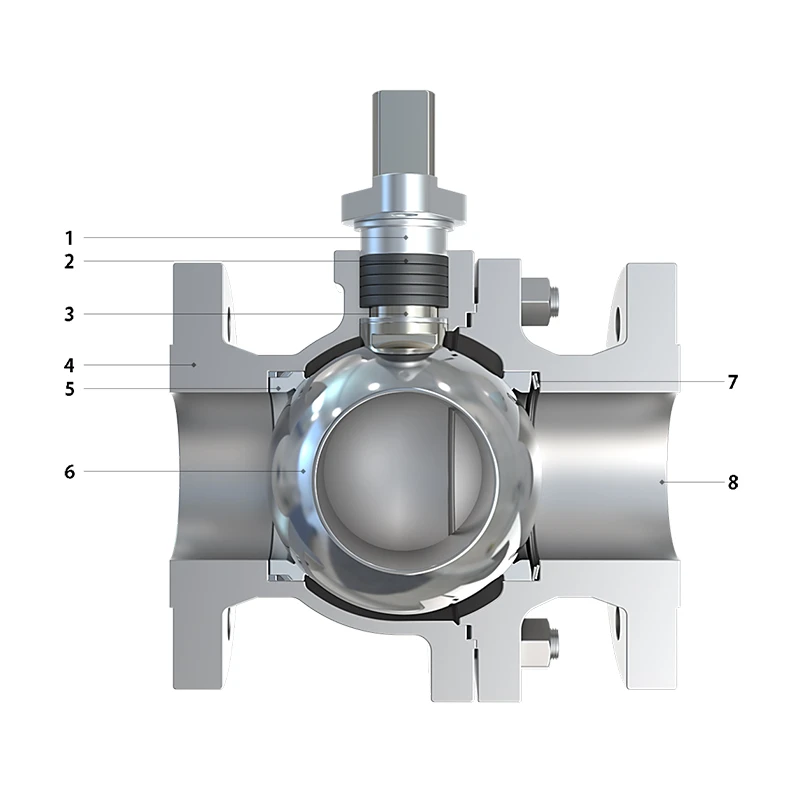

Van bi ngắt kín kim loại loại O dòng ZSHOY/ZDROY sử dụng cấu trúc van bi hai mảnh cho đường kính nhỏ và cấu trúc van bi ba mảnh cho đường kính lớn hơn. Thân van bao gồm thân chính và thân thứ cấp, với thiết kế bi có lỗ khoan hoàn toàn cho hệ số dòng chảy định mức cao và khả năng cản dòng chảy thấp. Nó sử dụng cấu trúc đơn giản, kích thước nhỏ gọn và thiết kế nhẹ.
Chia sẻ:
Thiết kế thân van chống nổ để vận hành an toàn và đáng tin cậy.
Ở vị trí đóng hoàn toàn và mở hoàn toàn, các bề mặt bịt kín được bảo vệ khỏi xói mòn và xâm thực.
Thiết kế đóng gói được tải sẵn mang lại hiệu suất bịt kín được cải thiện.
Van bi kín bằng kim loại có khả năng chịu áp suất cao, chịu nhiệt độ cao và khả năng chống cắt mạnh. Một quả bóng rắn được sử dụng để tránh biến dạng dưới áp suất cao. Bề mặt quả bóng được làm cứng bằng cách phủ và phủ các chỗ ngồi phù hợp. Phớt thân van sử dụng bao bì than chì được nạp sẵn để giảm thiểu nguy cơ rò rỉ.
|
ĐN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Hệ số lưu lượng định mức Kv |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
510 |
940 |
|
ĐN (mm) |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
Hệ số lưu lượng định mức Kv |
1400 |
2200 |
3500 |
5000 |
8500 |
11000 |
13500 |
17000 |
20500 |
|
PN |
1,6~10,0MPa, 150lb~600lb |
||||||||
|
Đặc tính dòng chảy vốn có |
Mở nhanh |
||||||||
|
Góc định mức（° |
0±4°～90±4° |
||||||||
|
Lớp rò rỉ cho phép |
Lớp V, Lớp Ⅵ |
||||||||
|
Áp suất cung cấp không khí Ps(MPa) |
0,4 ～ 0,6 |
||||||||
|
Nguồn điện |
220V.AC 50Hz hoặc 380V.AC 50Hz |
||||||||
|
Loại kết nối mặt bích |
PN1.6MPa theo HG/T20592-2009 RF, với phần thân nhô lên PN ≥4.0MPa theo HG/T20592-2009 FM, với thân mặt nữ |
||||||||
