Dòng van bi
Sự miêu tả

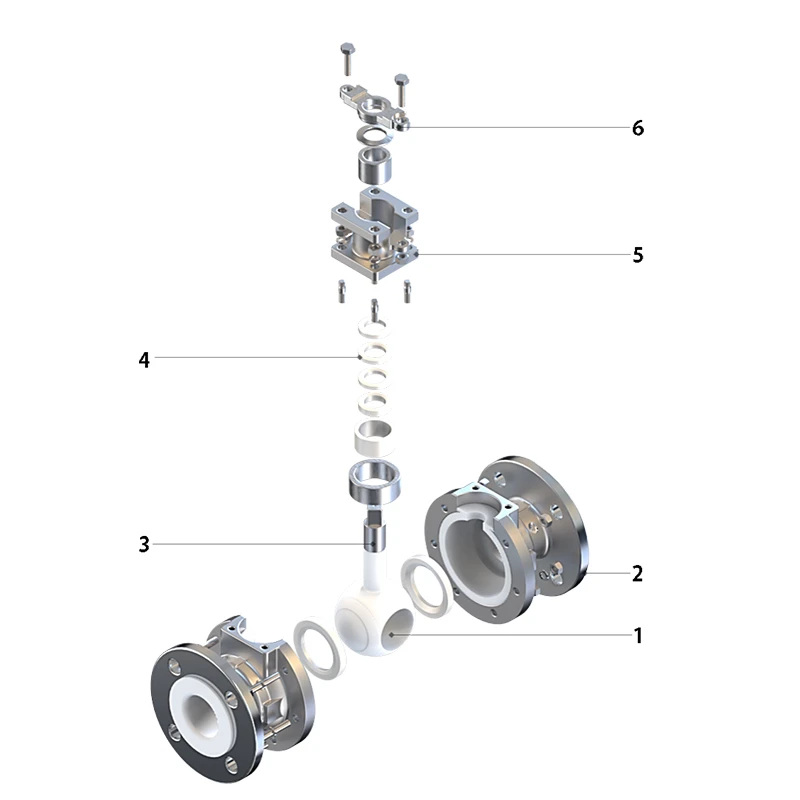

Van sử dụng cấu trúc van bi nổi toàn bộ hai mảnh. Nó chủ yếu được sử dụng để tắt hoặc kết nối các đường ống mang môi trường ăn mòn đậm đặc như axit, kiềm, muối, v.v.
Chia sẻ:
Thiết kế không rò rỉ cho các đầu kết nối.
Khả năng chống dòng chảy thấp và khả năng lưu lượng cao.
Thích hợp cho môi trường hóa học.
Cấu trúc đơn giản, dễ vận hành và bảo trì.
Khoang bên trong và bóng của sản phẩm này được xử lý thông qua ép phun áp suất cao, được lót bằng F46 hoặc PFA chống ăn mòn và chống lão hóa. Do đó, nó có tính năng chống ăn mòn và hiệu suất bịt kín đáng tin cậy, đồng thời được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp như các ứng dụng hóa học, dầu khí, luyện kim, dược phẩm và năng lượng.
|
ĐN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Hệ số lưu lượng định mức Kv |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
510 |
940 |
1400 |
2200 |
3500 |
5000 |
|
PN (MPa) |
1,0,1,6,2,5,150lb |
||||||||||||
|
Đặc tính dòng chảy vốn có |
Mở nhanh |
||||||||||||
|
Góc định mức (°) |
0±4°～90±4° |
||||||||||||
|
Nhiệt độ chất lỏng. (°C) |
-30~150 |
||||||||||||
|
Lớp rò rỉ |
Lớp Ⅵ, không rò rỉ |
||||||||||||
|
Áp suất cung cấp không khí Ps(MPa) |
0,4 ～ 0,6 |
||||||||||||
|
Nguồn điện |
220V.AC 50Hz hoặc 380V.AC 50Hz |
||||||||||||
|
Tiêu chuẩn thiết kế van |
API 608, API 6D, GB/T 12237, HG/T 3704 |
||||||||||||
|
Mặt đối mặt Tiêu chuẩn kích thước |
ASME B16.10, GB/T 12221, HG/T 3704 |
||||||||||||
|
Tiêu chuẩn kết nối mặt bích |
ASME B16.5, ASME B16.47, HG/T 20592, HG/T 20615 |
||||||||||||
|
Tiêu chuẩn kiểm tra và thử nghiệm |
API598, GB/T 13927 |
||||||||||||
|
Chế độ lái xe |
Khí nén/Điện |
||||||||||||
