Dòng van bi
Sự miêu tả

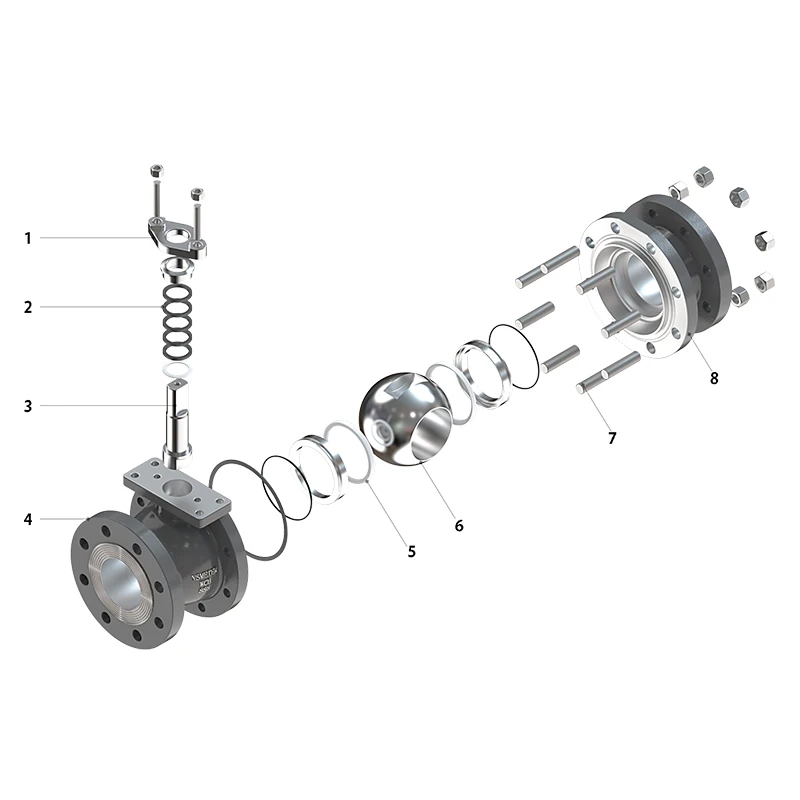

Van bi ngắt loại O dòng ZSHO/ZDRO sử dụng cấu trúc hai mảnh cho đường kính nhỏ và cấu trúc ba mảnh tùy chọn cho đường kính lớn. Thân van bao gồm thân chính và thân phụ. Quả bóng sử dụng thiết kế lỗ khoan đầy đủ với hệ số dòng chảy định mức cao và khả năng chống dòng chảy thấp.
Chia sẻ:
Thiết kế chống cháy và chống tĩnh điện.
Thiết kế thân van chống nổ.
Lỗ cân bằng áp suất trên quả bóng.
Đóng gói thân van hai lớp với bố trí lò xo Belleville đối diện.
Nút của van bi là một phần tử hình cầu có lỗ xuyên tròn dọc theo trục của nó. Khi quả bóng quay 90 độ, bề mặt hình cầu của nó sẽ bao phủ các cổng đầu vào và đầu ra, do đó làm tắc dòng chảy. Khi xoay trở lại, lỗ xuyên thẳng hàng để cho phép đi qua vừa phải. Khoang bên trong của quả bóng cung cấp kênh dòng chảy đầy đủ, có sức cản dòng chảy thấp cho môi trường.
|
ĐN (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Hệ số lưu lượng định mức Kv |
20 |
38 |
72 |
110 |
170 |
270 |
380 |
510 |
940 |
|
ĐN (mm) |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
Hệ số lưu lượng định mức Kv |
1400 |
2200 |
3500 |
5000 |
8500 |
11000 |
13500 |
17000 |
20500 |
|
PN |
1,6~10,0MPa, 150lb~600lb |
||||||||
|
Đặc tính dòng chảy vốn có |
Mở nhanh |
||||||||
|
Góc định mức（° |
0±4°～90±4° |
||||||||
|
Lớp rò rỉ cho phép |
Lớp Ⅵ, không rò rỉ |
||||||||
|
Áp suất cung cấp không khí Ps(MPa) |
0,4 ～ 0,6 |
||||||||
|
Nguồn điện |
220V.AC 50Hz hoặc 380V.AC 50Hz |
||||||||
|
Loại kết nối mặt bích |
PN1.6MPa theo HG/T20592-2009 RF, với phần thân nhô lên PN ≥4.0MPa theo HG/T20592-2009 FM, với thân mặt nữ |
||||||||
